ANDERSON-NEGELE原裝D3系列差壓和液位變送器實現精準測量

一、產品概述

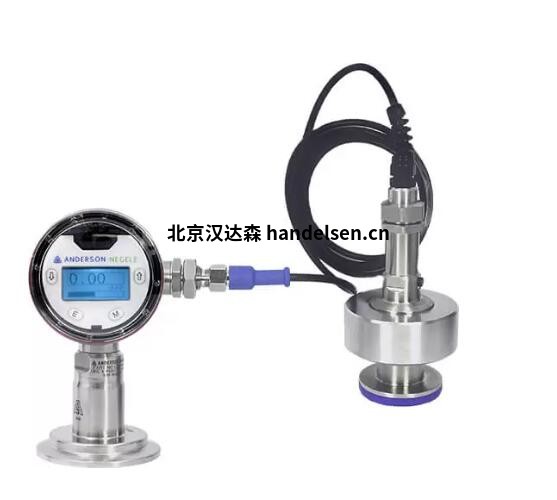

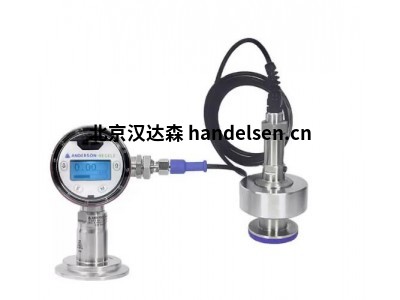

Anderson-Negele D3差壓和液位變送器是最完整的電子差分變送器，具有一流的性能和雙mA輸出。它是過濾器監控應用或存在壓力或真空條件的液位應用的變送器。

它采用成熟的L3先進溫度補償技術，可顯著降低工藝和環境溫度變化的影響，提高測量精度，達到精準測量的目的。

電子差壓提供 2 路模擬輸出，可同時測量差壓以及頂部或底部的壓力，方便用戶對不同參數進行監測

具有直觀菜單結構的圖形用戶界面使字段設置和編程變得非常容易。第二個 mA 輸出可用于獨立監控過濾器應用中的入口/出口壓力，或使用單個變送器頭在液位應用中獨立監控頂部（頭部）/底部（系統）壓力差分 mA 輸出可以縮放到體積單位，如加侖和磅顯示器可以直接安裝到兩個傳感器中的任何一個，也可以遠程安裝以方便訪問

變送器接液材質不銹鋼 AISI 316L，表面粗糙度 Ra≤0.64μm（可選 0.4μm），符合 FDA 標準。

膜片材質同樣是不銹鋼 AISI 316L，表面粗糙度可達到 Ra≤0.2μm。采用硅橡膠密封，可耐受 200℃高溫。外殼為不銹鋼 AISI 304，表面粗糙度 Ra≤0.8μm，能有效保護內部電子元件，同時具有一定的抗腐蝕能力。

二、規格參數

測量范圍：相對壓力 - 14.7-500PSI、-1-35BAR、-400-13850 英寸水柱。

過壓強度：測量元件標稱壓力的 1.5 倍。

精    度：±0.15%（差壓 URV + 頂壓 URV

重復性：＜0.016% 校準測量范圍 / 5.5°C。

長期穩定性：＜0.016% 校準測量范圍 / 5.5°C。

響應時間：＜0.2 秒。

采樣速率：＜0.05 秒。

輔助電源：電壓為 20-35V DC，電流限值 4.2A。

輸出信號：回路 1（差壓）和回路 2（頂壓或底壓）均為模擬量 4-20mA，帶 Hart 7.0。

材質：接液材質為不銹鋼 AISI 316L，表面粗糙度 Ra≤0.64μm（0.4μm 可選），表頭金屬外殼材質為不銹鋼 AISI 304，Ra≤0.8μm。

防護等級：IP69K。

溫度范圍： - 18-110°C

三、應用場景

食品飲料行業：產品裝罐是的液位測量

制藥行業：用于各類儲存罐的液位測量和差壓監測。

其他行業：在化工、水處理等行業中，也可用于各種容器的液位測量和差壓監測。

四、常用型號

D31500407004B21AP000P000

D31600407004B21AP000P000

D35700407004B21AP000P000

D35700507004B31AP065P000

D35700507004B31CP065B235

D31700507004B31CP068B235
