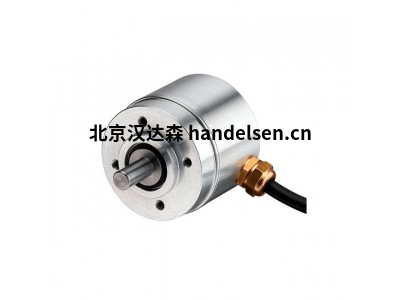

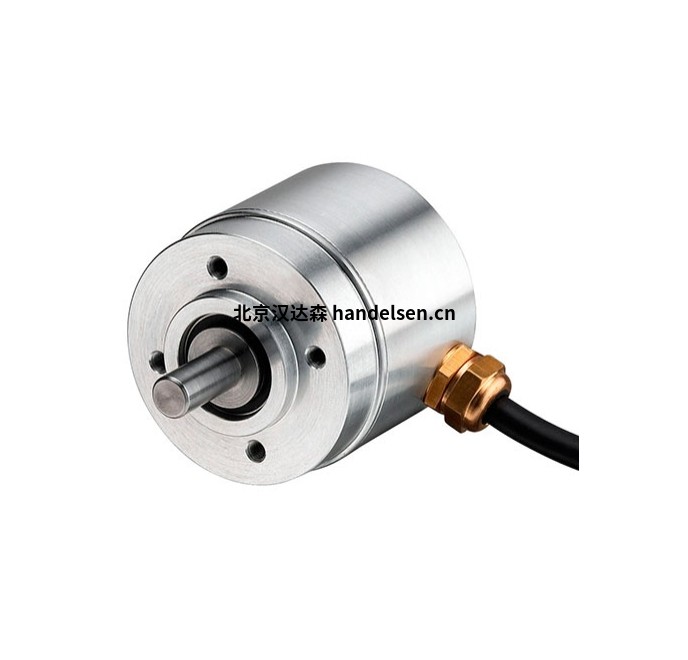

德國Hengstler絕對編碼器 ACURO AC36帶有多圈齒輪箱和光學掃描功能
一、產品概述
AC 36是一款絕對式光學編碼器，具備真正的齒輪式多圈、光學傳感技術和36毫米直徑。配備實心軸后，AC36在機械上兼容所有常見的增量式編碼器。其緊湊的設計使得可以直接替換合適的增量式編碼器。因此，絕對式編碼器的先進技術被應用于設備工程以及醫療工程領域。其機械設計由兩個球軸承支撐的機械軸組件構成。AC36 補充了 ACURO-工業系列，具有小巧的機架尺寸，且性能與58 毫米版本相同。
BisS接口：在其同類產品中獨樹一幟的是，AC36通過雙向同步接口提供完全數字化的位置數據，可達22位(單圈)和12位(多)，時鐘速率可變，達10 MHz。這對應于單圈分辨力超過130 000個測量步。通過SSI接口實現了向后兼容性，同時每轉周期內包含2048個sinecosine周期。
集成診斷系統AC 36 基于最新的 OptoAsic技術，并采用先進的診斷概念。連續的合理性檢查控制著每個增量階段的內部信號處理。代碼檢查確保編碼器信號逐位準確地代表所測量的旋轉。此外，編碼器的運行溫度可以測量、讀取并經由具有8位分辨率(1C)的警示位進行監控。對運行溫度的監控和控制確保了LED 的最長使用壽命。潛在的故障會通過警示位及早顯示出來。
產品系列：AC36型
訂購信息：旋轉編碼器AC36
功能/應用：絕對
科技：光學的
標準:UL、CE
絕對編碼器AC36-Biss/SSI;
外殼直徑:38.1毫米
軸直徑:6毫米(實心軸)8 毫米(輪轂軸)
法蘭(外殼安裝):導引法蘭，牽引繩
軸輸入保護等級(EN 60529):IP50或IP64
外殼防護等級(EN 60529):IP64
安裝軸(輪轂軸)的軸向游隙:士 0.5毫米
配合軸(轂軸)的徑向跳動:士 0.05 毫米
速度：10,000 轉/分鐘(連續)12,000轉/分鐘(短期
啟動扭矩典型值：<1牛米(在20°c)
轉動慣量：ca.2,5 x 10' kgm2
振動耐受性(DIN EN60068-2-6)：100米/秒2(10..2000赫茲)
抗沖擊性(DINEN60068-2-27)：1000 米/秒”(6毫秒)
工作溫度：-40°C.. +100°C
存儲溫度：-25 ℃C.+85°C
重量：ca.80克(ST)/130克(MT)
連接方式：電纜，軸向或徑向
供電電壓：直流電 5V士5%/+10% 直流電 7-30V
無負載典型電流：100毫安(ST)，150毫安(MT)
允許負載：30 毫安
單圈分辨率：12-22位
多圈分辨率：12 位
輸出代碼：灰度，二進制
驅動：時鐘和數據/RS485
增量信號：正弦-協數1VPP
脈沖數量：2.048
3dB限制頻率：500千赫茲
絕對精度(典型值)：±35”
報警輸出：報警位(SSI選項)，警告和報警位(BiSS)
