德國MüLLER-ZIEGLER電流互感器SW3010插入式采用按扣設計

一、概述

電流互感器主要用在那些直接測量電流既不可能也不方便的地方。它們是特殊配置的變壓器，能夠?qū)⒁淮坞娏鬓D(zhuǎn)換為(通常)較低的二次電流，并且將兩種電流分離開(通過電勢差)。通過利用鐵芯材料的飽和物理原理，能夠額外保護次級電路，使其免受系統故障時產生的高電流影響。連接設備的準確性和安全性直接取決于所使用的電流互感器的質量。

電流互感器將高初級電流轉換為可測量的次級電流，標準電流為 1 或 5 安培。各種精度等級和 VA 等級是可能的。SW“R”系列電流互感器具有盡可能小的設計和大母線尺寸。SW 系列 CT 以其多種類型給人留下深刻印象。

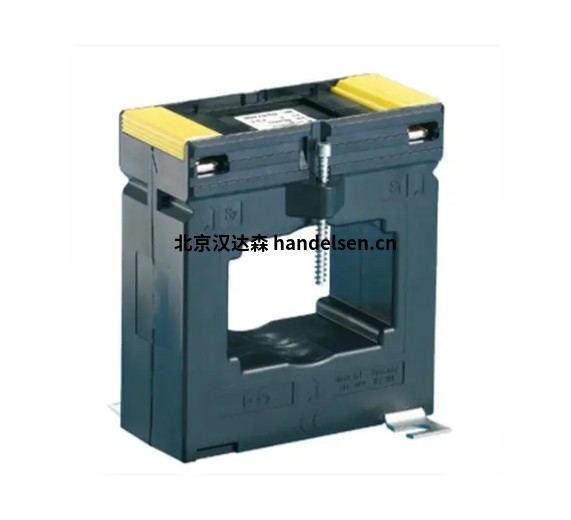

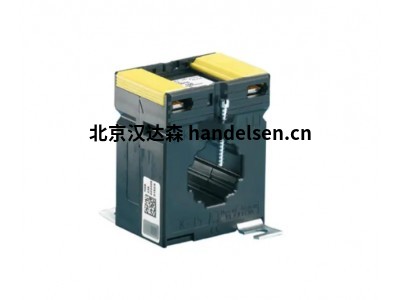

SW 3010用于母線 PL 30 x 10 mm、2x20x10 mm 或圓形導管 Ø 28 mm 的插入式電流互感器

SW 3010電流互感器精度等級為 1 級，能確保電流測量結果準確可靠，達到高精度測量的目的。可承受高電流負載，有效保護設備免受損壞，提高系統運行的安全性和穩定性。

SW 3010電流互感器通過光耦合器實現輸入和輸出信號的電氣隔離，能防止信號干擾，保障信號傳輸安全。輸出具備開路和短路保護功能，可在異常情況下自動保護設備，降低設備故障風險。

SW 3010電流互感器適用時安裝方便，采用帶按扣設計，可快速安裝和拆卸，便于維護和更換。

二、產品特點

高精度測量：能為電流測量提供準確可靠的數據，確保測量結果的精準性，滿足各種高精度測量需求。

高過載能力：可以承受高電流負載，有效保護設備免受損壞，增強了系統運行的安全性和穩定性，降低因電流過載而導致設備故障的風險。

電氣隔離：通過光耦合器實現輸入和輸出信號之間的電氣隔離，防止信號傳輸過程中受到干擾，同時也提高了操作人員和設備的安全性。

保護功能完善：輸出具備開路和短路保護功能，當出現異常情況時，能自動啟動保護機制，避免設備因開路或短路而受損，延長設備使用壽命。

安裝便捷：采用帶按扣設計，無需借助特殊工具，即可快速完成安裝和拆卸操作，大大提高了工作效率，方便設備的維護和更換。

三、主要參數：

型號: SW 3010

寬度:60 毫米

深度:40/58 毫米

母線尺寸:30x10 毫米

園形條件:直徑 28 毫米

額定電流：一次側電流最大為 50A，二次側電流為 1A

配件包括腳固定支架:

          母線固定材料

          次級端子

          蓋子

重量:約350克

四、應用領域

工業自動化：適用于各類自動化設備和系統。

電力系統：在電力設備的電流監測和控制方面發揮著重要作用。

科研和教學：能夠滿足科研和教學領域?qū)_電流測量和記錄的需求。

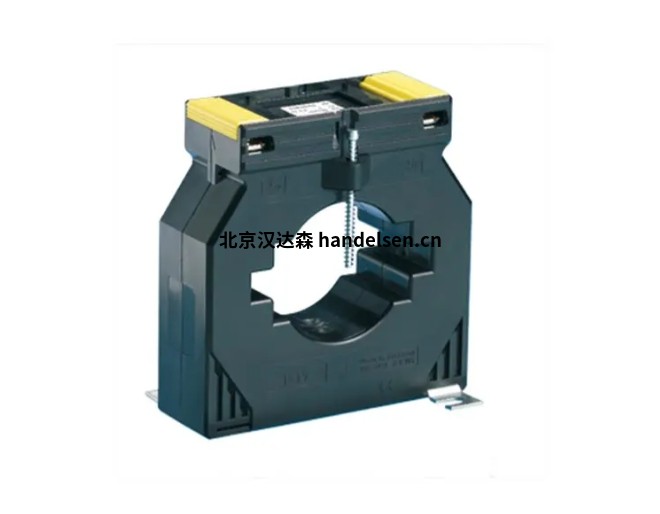

五、常用型號

SW-S 2010

插入式電流互感器 適用于 20 x 10 mm 母線或 Ø 19.2 mm 圓形導管

SW 2010

插入式電流互感器 用于 20 x 10 mm 母線或 Ø 20 mm 圓形導管

SW-S 3010

插入式電流互感器 用于母線 PL 30 x 10 mm、2x20x10 mm 或圓形導管 Ø 26 mm

SW 3010

插入式電流互感器 用于母線 PL 30 x 10 mm、2x20x10 mm 或圓形導管 Ø 28 mm

SW-L 3010

插入式電流互感器 用于母線 PL 30 x 10 mm、2x20x10 mm 或圓形導管 Ø 28 mm

SW-K 3010

插入式電流互感器 用于母線 PL 30 x 10 mm 或圓形導管 Ø 28 mm

SW-S 4010

插入式電流互感器 用于母線 PL 40 x 12 mm 或圓形導管 Ø 26 mm

SW 4010

插入式電流互感器 用于 PL 40x10 mm、2x30x5 mm 母線或 Ø 32 mm 圓形導管

SW-L 4010

插入式電流互感器 用于 PL 40x10 mm、2x30x5 mm 母線或 Ø 32 mm 圓形導管

SW-S 5010

插入式電流互感器 用于母線 PL 50x12 mm、2x40x10 mm 或圓形導管 Ø 44 mm

SW 5010

插入式電流互感器 用于母線 PL 60x10 mm、30x40 mm、2x50x10 mm 或圓形導管 Ø 44 mm

SW 6010

插入式電流互感器 用于母線 PL 63x10 mm、2x50x10 mm 或圓形導管 Ø 44 mm

SW 6030

插入式電流互感器 適用于 PL 60x30 mm、50x40 mm 母線或 Ø 44 mm 圓形導管

SW 8010

插入式電流互感器 用于母線 PL 80x10 mm、60x30 mm、2x60x10 mm 或圓形導管 Ø 55 mm

SW 10010

插入式電流互感器 用于母線 PL 100x10 mm、2x80x10 mm 或圓形導管 Ø 70 mm

SW 10055

插入式電流互感器 用于 PL 100x55 mm 母線或 Ø 55 mm 圓形導管

SW 20010

插入式電流互感器 用于母線 PL 2x100x10 mm、3x80x10 mm 或圓形導管 Ø 85 mm

SW 12330

插入式電流互感器 用于母線 PL 123x30 mm、3x100x10 mm 或圓形導管 Ø 100 mm

SW 12838

插入式電流互感器 用于母線 PL 128x38 mm
