帶齒形帶驅動或齒輪齒條驅動的龍門式直線單元 HSB-gamma
®
HSB-伽馬®

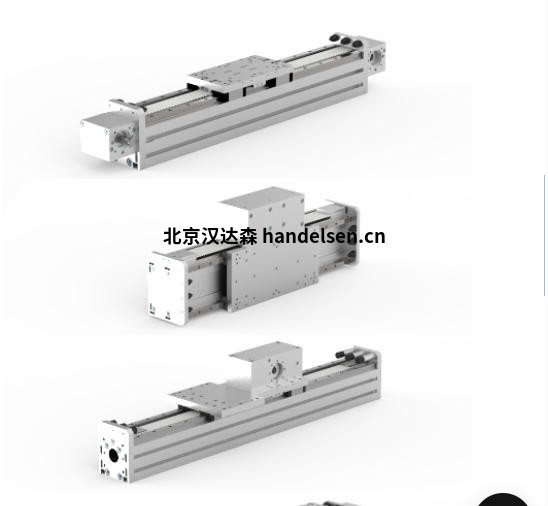

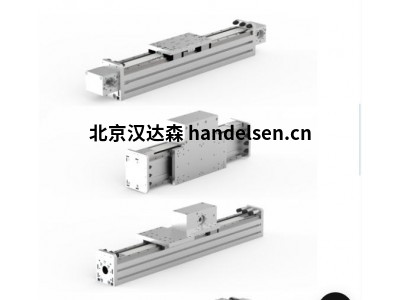

我們的 HSB-gamma 龍門直線單元是用于創建各種多軸系統的經典驅動器。®
我們自己開發的封閉且高剛性的鋁型材是每個 HSB-gamma 線性單元的基礎。強大的導球?qū)к壌_保高負載能力。型材在所有配合面上都經過精確加工，可與導球?qū)к壱黄鹗褂谩?reg;
HSB-gamma 線性裝置目前有 5 種尺寸可供選擇 - 從 HSB-gamma 90 到 HSB-gamma 280。為了滿足實踐中所需的選項范圍，這里還提供了各種驅動變體。®®®
驅動變體
1.齒形帶傳動
應用領域：適用于涉及長行程的中低進給力。我們使用齒形帶作為驅動部件，以實現中低精度。使用的版本是具有循環齒形帶的 ZSS，或具有兩個獨立行駛的車廂的 ZSSD。
我們的 ASS/ASH 版本帶有動力托架，配有歐米茄驅動器。
ZSS 版本在型材端帶有循環齒形帶和驅動裝置，用于型材位置固定且托架移動的所有標準應用，即使在長行程的情況下也是如此。
在行程非常長的情況下，如果齒形帶的伸長造成問題，則使用 ASS 版本可能是合適的。
ASH 版本主要用于型材沿動臂移動且托架位置固定的情況。該驅動器特別用于多軸系統中的 Z 軸應用。托架板經過優化，可以輕松地直接安裝在 ZSS 或 ASS 的托架上。
我們的 ZSSD 版本是 ZSS 的一種特殊變體，其中兩個托架分別由專用齒形帶獨立驅動。
HSB-伽馬® ZSS
HSB-γ® ASS
HSB-γ-灰化®
HSB-γ® ZSSD
2. 齒輪齒條驅動
我們的齒輪齒條驅動裝置適用于需要更大進給力或不需要齒形帶伸長率的所有應用?？梢园惭b不同的齒輪齒條驅動器。
作為標準配置，我們將螺旋感應硬化齒條與表面硬化和銑削驅動小齒輪結合使用。
AZSS 變體是標準版本，主要用于水平應用。
AZSH 變體與 AZSS 變體的區別僅在于托架板的形狀。其配置使得無需中間板即可直接作為垂直驅動器安裝在 AZSS 型單元上。
HSB-伽馬® AZSS
HSB-伽馬® AZSH
導向變體
個人資料指南
我們的帶導球?qū)к壍闹本€單元適用于中重負載。它們摩擦力低，但非常堅硬。它允許高達 5 m/s 的高速。它們的精度在于精度范圍。
產品參數
帶齒形帶傳動的 HSB-gamma 90-ZSS®
HSB-伽馬 90-ZSS®
龍門直線單元尺寸 90，帶循環齒形帶傳動和滾珠導軌：
最大速度： v = 5 米/秒
最大加速度： a = 60 米/平方米
最大導向載荷： FZ= 3000 牛
最大進給力： FX= 2300 牛
鋁型材 92 x 70 mm，帶 2 個旋入式滾珠導軌，尺寸為 15,4 個標準滾珠軸承導向架
齒形帶 32AT10,21 齒同步帶輪 = 210 mm/轉
2 種標準托架長度 200 毫米或 350 毫米，可提供特殊長度
產品型號
HSB-gamma 90
HSB-gamma 120
HSB-gamma 160
HSB-gamma 220
HSB-gamma 280
