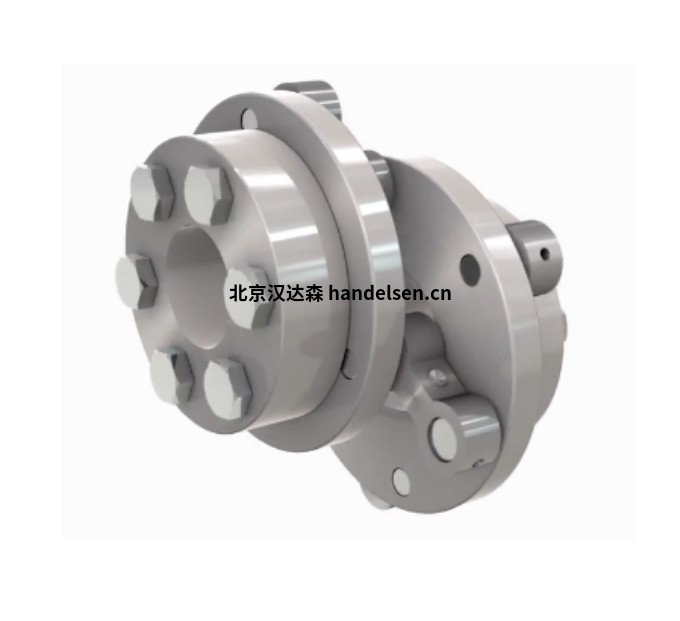

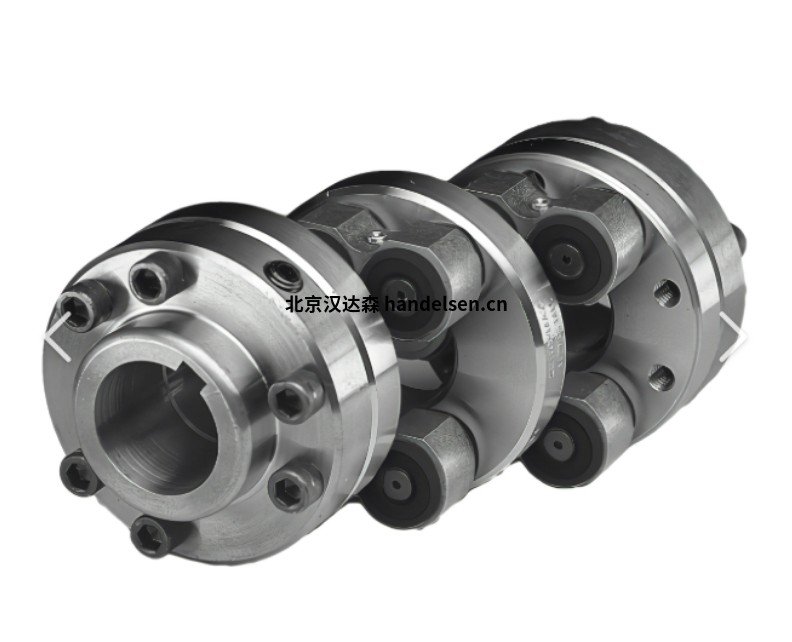

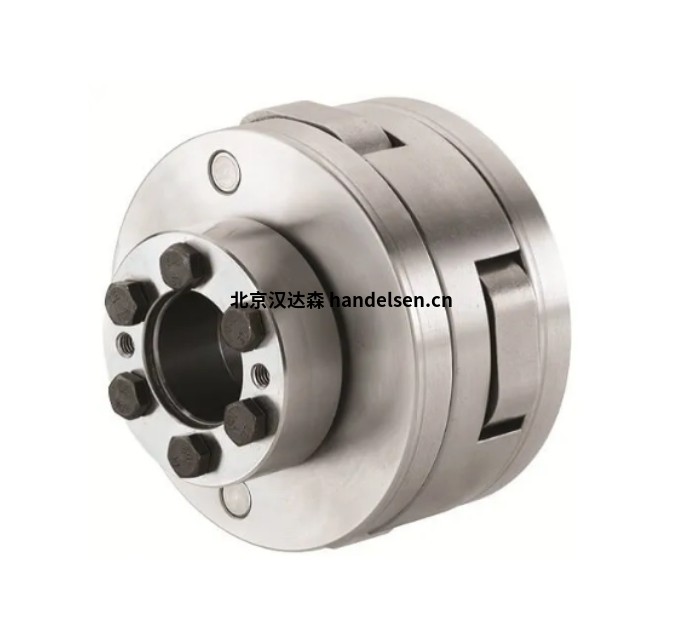

德國Schmidt-Kupplung聯軸器P480高精度大扭矩



P480 作為一款高精度、高可靠性的全金屬聯軸器，功能核心是 “在復雜工況下，以高剛性、高同步性實現精準扭矩傳輸，并通過無損傷偏移補償保護設備”，最終適配印刷、包裝、金屬加工、造紙等對傳動精度和設備可靠性要求嚴苛的行業場景



高抗扭剛度：組件采用優質的高抗拉強度鋼材和精煉回火鋼材制造，作為全金屬聯軸器，可提供超高的抗扭剛度，能承受各種負載，設計用于高扭矩傳輸。



可變軸偏移：在運行過程中，可適應加工工藝中出現的可變功能性軸偏移，同時保持持續同步



角度同步：產品結構緊湊，可在具有極限徑向偏移的傳動軸上實現精密的扭矩傳輸。在必需的容許旋轉范圍內，軸偏移可在靜止和帶負載運行時任意變化，無論軸偏移高度如何，均可確保恒定的角同步傳輸，從一個驅動器到另一個驅動器，能確保恒定的同步運行，不會出現形變。



模塊化：聯軸器的模塊化設計，無需恢復力即可運行，由三個板和兩個連桿水平組成。產品組合提供各種尺寸合適的聯軸器鏈節長度，以便根據最多樣化的要求優化調整偏移量。必要的扭矩要求也可以精確調整，并由每種聯軸器尺寸的聯軸器螺栓/連桿數量決定。



無回復力補償軸偏移

設備運行中，軸系常因安裝誤差、負載變化、溫度變形等產生徑向、角向或軸向偏移（以徑向偏移為主）。P480 在補償這些偏移時，不會產生反向的 “回復力”—— 傳統聯軸器補償偏移時可能對軸承、軸系施加額外徑向 / 軸向力，長期易導致軸承磨損、軸變形；而 P480 的結構設計可完全消除這種附加力，保護設備核心部件（如電機軸承、傳動輥軸），延長整機使用壽命。



低阻運行與振動吸收

P480 在聯接環內集成了精密滾針軸承，一方面大幅降低了聯軸器自身的旋轉阻力（即使在低速工況下也能保持順滑運行），減少動力損耗；另一方面，其動態平衡設計可有效吸收徑向振動—— 例如在金屬加工設備的沖壓、裁切環節，或造紙機篩輥運行時產生的高頻振動，能通過聯軸器傳遞路徑被緩沖，避免振動傳導至電機或其他精密部件，提升設備運行穩定性和加工精度



主要參數

型號：P480。

扭矩：480nm

D1MAX直徑 - 左：50.0毫米

D2MAX直徑 - 右：50.0毫米

MAX扭矩容量：945納米

速    度：2300 1/分鐘

線性范圍：100毫米

徑向偏移：14-53.0毫米



產品應用

包裝機

施密特聯軸器用于各種包裝機械和工藝。例如，它用于裝盒模塊、折疊盒和折疊單元的驅動。

成型技術

各種輥式進給是施密特-庫普隆聯軸器的理想應用領域。它用于無數精確和同步的工作流程，例如輸送金屬板、將產品切割成一定長度并沖出以及壓花輥。

造紙機

Schmidt-Kupplung 聯軸器幾乎可以在整紙機的所有工位中找到。除其他外，它支持網輥、胸輥、切紙機（如縱向和橫切刀）、三刀修剪機和旋轉切割機系統的驅動造紙或加工。

印刷機

Schmidt-Kupplung 聯軸器用于印刷過程的各個工位。由于采用了必不可少的小型聯軸器系統，相應傳動系統的設計也可以非常緊湊。例如，在印刷、墨輥和管道輥的傳動系統中，精密聯軸器可以高效運行。

其他應用領域包括：應用和層壓系統、汽車行業、機床、真空系統等。
