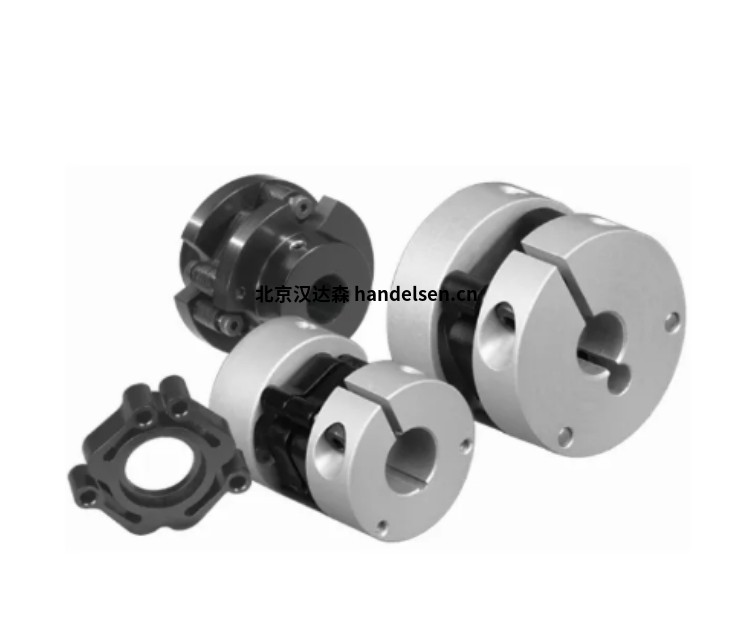

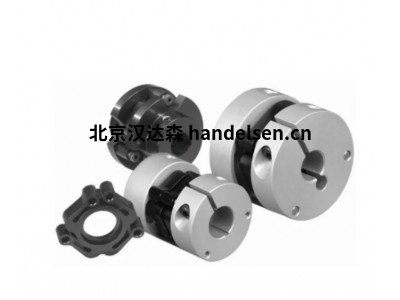

Schmidt-Kupplung聯軸器CPS 15.2適合旋轉編碼器



用于精確測量結果的聯軸器，應用靈活易操作非常適合旋轉編碼器

Schmidt-Kupplung 聯軸器 CPS 15.2 具有精準扭矩傳輸、補償軸偏移、絕緣等主要功能



精準扭矩傳輸：采用全金屬結構，組件由優質的高抗拉強度鋼材和精煉回火鋼材制造，具有很高的抗扭剛度?？蓪崿F(xiàn)精準扭矩傳輸，確保動力從主動軸到從動軸高效傳遞，減少扭矩損失，適用于對扭矩精度要求高的設備。

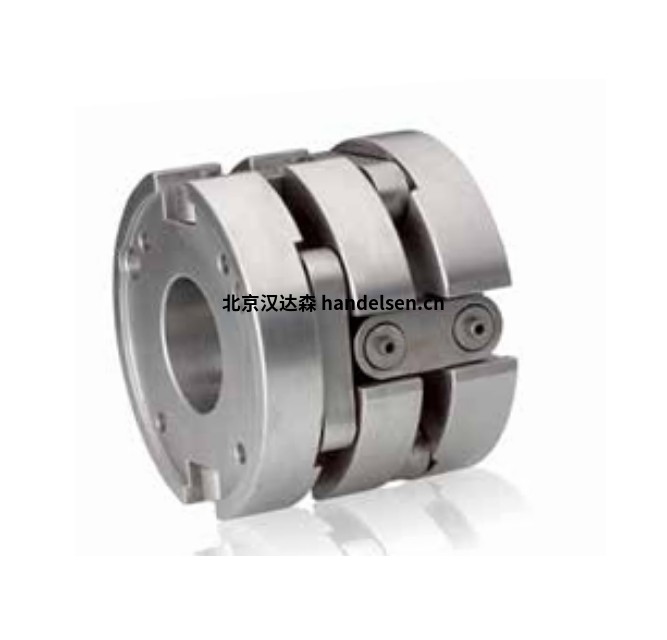

補償軸偏移：能有效補償軸的徑向、角向和軸向偏移。通過獨特的兩對 90° 偏移平行連桿系統，在補償偏移時不會產生回復力，避免對軸承、軸系等部件施加額外應力，保護設備核心部件。即使在軸存在較大徑向偏移或偏移量動態變化的情況下，也能保證主動軸與從動軸的角位移完全同步，維持設備的穩定運行。



緊湊安裝：具有緊湊的設計，由三個圓盤和兩組錨固件組成，占用空間小，適用于空間受限的場合，可在狹窄空間內實現高效傳動。



電絕緣功能：該聯軸器通常具有電絕緣特性，可避免電流在軸系中流通，防止因電腐蝕等問題影響設備性能和使用壽命，適用于一些對電氣絕緣有要求的應用場景。



低振動傳輸：運行過程中不會將主動軸的徑向振動傳遞到從動軸，可有效減少振動對設備其他部件的影響，降低設備運行過程中的振動和噪音，提高設備運行的平穩性和可靠性。



角度同步性好：可在具有極限徑向偏移的傳動軸上實現精密的扭矩傳輸，無論軸偏移高度如何，均可確保恒定的角同步傳輸，從一個驅動器到另一個驅動器，均可確保恒定的同步運行，不會出現形變。



主要應用

包裝行業：可用于驅動紙箱包裝機模塊、折箱機以及折疊機構，能確保這些設備在運行過程中軸的偏移得到有效補償，維持精確的傳動，保證包裝的精度和效率。還可應用于包裝行業熱成型機中的深拉裝置，以及制藥行業吸塑包裝機的灌裝系統，滿足這些設備對高精度扭矩傳輸和角度同步的要求。

印刷行業：適用于印刷機的打印機構、油墨輥和出墨輥等部位。其高抗扭剛度和角度同步性可確保油墨均勻涂抹，保證印刷質量，同時能適應印刷過程中可能出現的軸偏移情況，提高設備運行的穩定性。

造紙行業：在造紙廠中，可用于篩輥和胸輥的驅動器，以及各種裁紙機，如縱向和橫向裁切機械、三刀裁紙機和旋轉裁紙機等。能在造紙過程中精確傳遞扭矩，補償軸的偏移，確保紙張裁切尺寸準確，提高紙張生產的質量和效率。

家具制造行業：可對層壓工藝中使用的可調施膠輥進行精密的短程驅動調整，以將層壓材料均勻地應用到底材之上。還可用于去毛刺機，作為驅動輔助手段，保證加工精度和設備的穩定運行。



主要參數

外徑：37mm

聯軸器長度：38mm

額定扭矩：4Nm

轉速：25000r/min
